O conjunto precursor giratório é um componente compacto, mas de missão crítica no sistema de ancoragem de uma embarcação. Posicionado entre a âncora e a corrente da âncora principal, evita que a torção se acumule ao longo da corrente à medida que o navio gira ou balança com o vento, a corrente e as ondas. Sem um conjunto giratório adequadamente selecionado, a corrente pode dobrar, causando desgaste excessivo, emperramento no wildcat e até mesmo falha na ancoragem.
Este guia fornece uma comparação estruturada e baseada em regras entre as duas configurações dominantes — 3 links ePrecursores giratórios de 4 links— e oferece critérios claros de tomada de decisão para tipos de embarcações, restrições de espaço e requisitos da sociedade de classes.
Ambas as configurações são fabricadas de acordo com a ISO 1704 (Construção Naval - Correntes de ancoragem Stud-link) e são normalmente produzidas em liga de aço ou aço carbono de grau 2 ou grau 3, com componentes tratados termicamente e testados.
Todos os precursores giratórios devem ser fornecidos com um certificado de teste emitido por uma sociedade classificadora autorizada, como DNV-GL, ABS, BV, LR ou NK. O certificado deve incluir resultados de testes de carga de prova, valores de carga de ruptura (quando aplicável), rastreabilidade de material e verificação dimensional.
A distinção funcional entre os dois projetos está no número de elos e na sequência de conexão, que afeta diretamente o comprimento dimensional, a compatibilidade com manilhas e a intercambialidade.
Compreende EL + SW + EL (Link Ampliado + Giratório + Link Ampliado). Esta montagem compacta omite o elo final, resultando em um comprimento axial geral mais curto. Ele foi projetado para instalações onde o espaço ao redor do alojamento da âncora ou do wildcat é restrito. No entanto, como o elo final está ausente, a conexão do lado da âncora normalmente requer uma manilha dedicada ou uma interface adaptada.

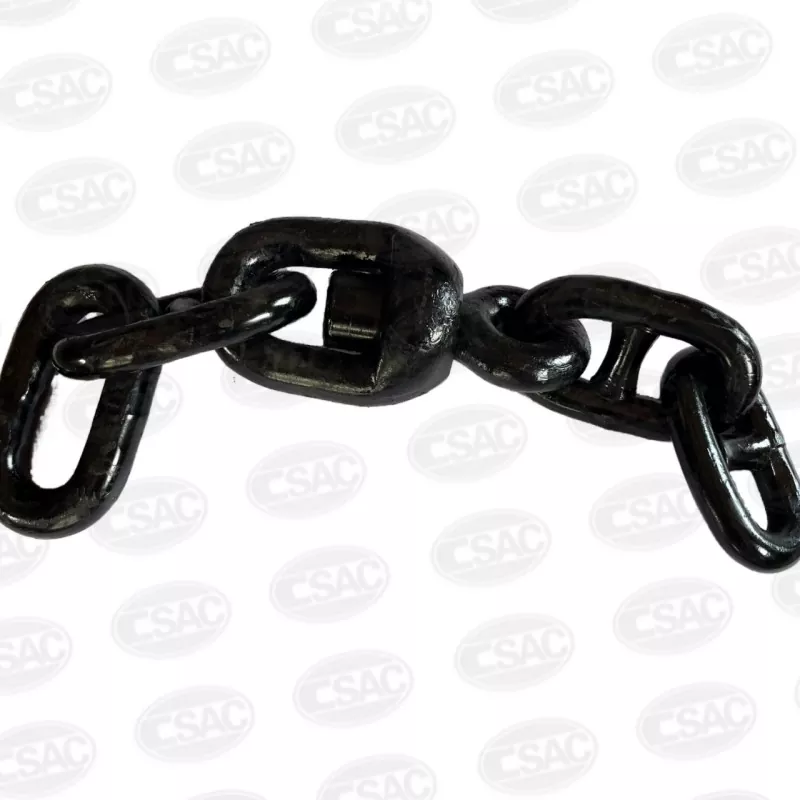

Compreende E + EL + SW + EL (Link Final + Link Ampliado + Giratório + Link Ampliado). A presença do elo final (E Link) proporciona uma abertura interna maior, especificamente moldada para acomodar uma manilha de ancoragem tipo D padrão. Esse acordo se tornou a norma do setor para navios mercantes oceânicos, oferecendo conectividade superior, substituição mais fácil e compatibilidade mais ampla com manilhas disponíveis no mercado.
|
Recurso |
3-Link |
4-Link |
|
Sequência de links |
EL + SW + EL |
E + EL + SW + EL |
|
Comprimento total |
Mais curto, mais compacto |
Mais tempo devido ao link final |
|
Compatibilidade com manilhas |
Requer adaptador especial/manilha personalizada |
Ajuste direto para manilhas tipo D padrão |
|
Aplicação típica |
Bolsos de âncora compactos, pequenas embarcações, espaços restritos |
Embarcações comerciais de alto mar, ajuste padrão |
|
Manutenção e peças sobressalentes |
Menos comum; pode exigir pedidos personalizados |
Padrão da indústria; amplamente disponível |
A escolha entre 3 links e4 linksprojetos não é arbitrário. Deve basear-se nos seguintes parâmetros técnicos e operacionais.
Se o bloqueio da corrente da âncora, o tubo de amarração ou o bolso selvagem imporem um limite estrito no comprimento total do conjunto do precursor, o tipo de 3 elos oferece uma alternativa mais curta que pode caber onde um de 4 elos não caberia. Sempre verifique o comprimento de estiva retraído em relação aos desenhos de disposição geral da embarcação.
Navios mercantes oceânicos (graneleiros, navios porta-contêineres, navios-tanque) – selecione a configuração de 4 links. Esta é a escolha padronizada nas principais frotas, garantindo que as peças de reposição estejam prontamente disponíveis em qualquer fornecedor portuário global e que os topógrafos de classe não encontrem problemas de compatibilidade.
Rebocadores, embarcações de abastecimento offshore, embarcações fluviais e barcos de trabalho menores - O 3-link pode ser aceitável ou até mesmo preferível, desde que o comprimento reduzido não comprometa a conexão da manilha e que o limite de carga de trabalho (WLL) do conjunto corresponda ou exceda o da corrente principal.
Independentemente da configuração, o precursor giratório deve corresponder dimensionalmente ao diâmetro nominal da corrente (normalmente variando de 12,5 mm a 162 mm). Confirme se a classe (2 ou 3) dos componentes precursores é idêntica ou superior à da corrente de ancoragem primária. A mistura de classes não é recomendada, a menos que seja especificamente aprovado pela sociedade classificadora.
Consulte as regras aplicáveis do estado de bandeira e da sociedade de classe da embarcação. Algumas notações de classe impõem análises de fadiga adicionais ou margens mínimas de ruptura para componentes giratórios. Sempre procure fabricantes que possuam certificados de aprovação de tipo para o grau e faixa de tamanho relevantes e solicite o relatório de teste de material (MTR) completo antes da instalação.
A seleção entre 3 links e 4 linksprecursores giratóriosem última análise, depende de um compromisso entre compactação e conectividade.
Para a grande maioria das embarcações comerciais de alto mar, o tipo 4-link é o padrão definitivo — oferece engate direto de manilha, disponibilidade global de peças sobressalentes e aceitação inequívoca por todas as principais sociedades de classificação.
Para embarcações de pequena tonelagem, com espaço limitado ou especializadas, a configuração de três elos fornece uma solução viável, desde que a interface da manilha de conexão seja cuidadosamente projetada e que a classificação de resistência do conjunto seja totalmente documentada.
Como etapa final, é altamente recomendável envolver o fabricante do equipamento de amarração e o inspetor da turma durante a fase de projeto ou substituição. Somente através da verificação cruzada das dimensões do precursor, carga de prova e certificado de material com o sistema de manuseio de âncora específico da embarcação pode ser garantida uma seleção segura, compatível e operacionalmente correta.
